一、整车要求

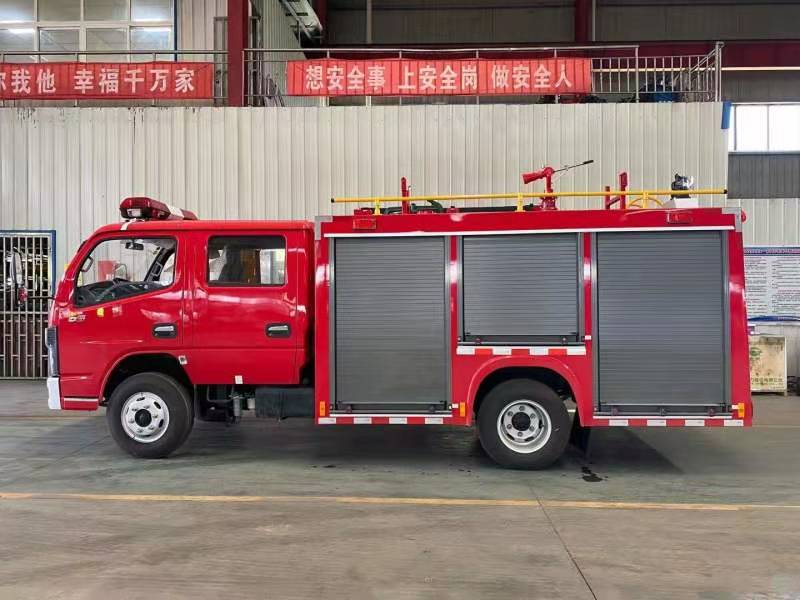

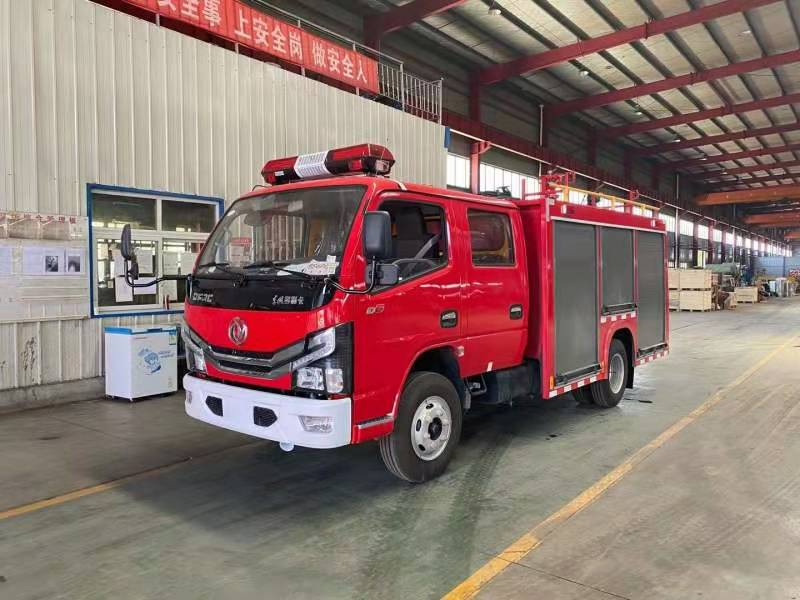

东风小多利卡水罐消防车是由二类汽车底盘、水罐、水泵、管路、仪表电路系统等部件组成，该车装配铝合金后爬梯（可拆卸），泵房在整车尾部，罐体为钢板焊接式， 罐体材质为优质碳钢板，罐体内部做防腐处理，载水 2.5 方。该车装备 CB10/20 消防泵，PS8/20 消防炮。特别适合城市及农村乡镇狭窄道路使用，厂家24小时购车服务热线：139 8643 9451周经理。

二、整车主要参数
外廓尺寸：6090x1980x2640mm 最大总质量：6620kg
载液量：罐体容积 2500L
最高车速：100km/h
水泵额定流量：20L/s@1.0MPa 水炮额流量：20L/s@0.8MPa 水炮射程：≥50m
接近角/离去角：24°/ 15°

三、底盘主要参数
型 号：EQ1075DJ3CDF 东风多利卡国六底盘
驱动型式：4×2 轴 距：3308mm
最高车速：110km/h
发动机型号： Q23-115E60
功 率 ：85KW 总 质 量：7360kg

四、驾驶室
结 构：平头、四开门双排驾驶室。
座位设置：前排 2 人（含驾驶员）+后排 3 人
设 备：除原车设备外，加装有 100W 警报器、取力器控制开关及警灯控制盒。

五、容罐

容 量：水 2500L
材   质：水罐采用优质碳钢板，罐体内部进行腐处理，水罐底板 4mm 碳钢板，水罐侧板及封板 3mm 碳钢板，水罐顶板 3mm 碳钢花纹板；
结 构：钢板焊接式，内设防荡板
设 备：  1 个人口盖，带有快速锁紧及开启装置
1 个溢流装置
1 个液位指示计
1 个排污口，手动阀控制
技术要求：符合 GA39 水罐消防车通用技术条件的有关规定

六、消防泵

型 号：CB10/20 常压消防泵流  量：20L/s
压 力：1.0Mpa 最大吸深：7m
引水时间：≤35s
真空泵形式：活塞式安装形式：后置式
七、管路系统
罐体管路材质为优质无缝钢管，通过法兰与各部件连接。
罐出水管路：设有 1 个 DN100 的罐出水管路，水由罐体进入消防泵，装有 1 只 DN100 手动蝶阀，通过 DN100 挠性接头连接水罐与消防泵。
外进水管路：消防泵后部有一个外进水口，外接 100 吸水管，螺纹式管牙接口（KA100 扪盖密封）；
出水管路：
※ 消防泵左右各有 1 个 DN65 的常压出水口；

※ 1 个 DN65 的炮管路，采用 DN65 挠性接头， 用 DN65 炮球阀控制。
注水管路： ※ 2 个DN65 管路（外注水）分布车身后部器材箱两侧；
※ 1 个DN65 罐注水管路，可通过消防泵直接向罐内注水； 放余水管路：为保护水泵及各球阀，在管路的最低处加装放余水阀。
冷却水管路：为使取力器在工作中应付各种复杂情况，配有冷却水管路及不锈钢球阀。

八、取力器
型 式：夹心式(全功率)
操 纵：电磁阀控制（电动操控） 冷却方式：强制可调式水冷
润滑方式：飞溅式油润滑

九、消防炮
型 号：PS8/20 流 量：20L/s
射 程：≥50m
压 力：0.8MPa
回转角度：水平 360°，俯仰-35°～70°

十、器材箱
材 质：骨架为优质型钢；蒙板为氧化铝合金花纹板粘结结构。
结 构：全钢框架焊接结构，器材箱左右后三侧均有铝合金卷帘门，轻便可靠、噪声小。

器材布置原则
按战斗编成和战斗展开设计器材集成；
按人体工程学原理设计各种器材托架；
按使用逻辑关系和使用频率放置器材；
站在地面或踏板上 2 个动作内取用任何器材。
器材布置特点

器材箱内各种器材放置合理，空间利用率>80 。
使用防锈、防振、防脱落、防划伤的专用夹具固定器材表中所有器材。
十一、电器系统
※ 驾驶室顶部配备 1.4 米长排豪华红红 LED 警灯。
※ 整车后顶部安装 50W LED 消防探照灯 1 个，360 度自动转动。
※ 车辆尾部安装可折叠式爬梯。
※ 车辆两侧上方各配有 2 组红蓝爆闪灯，下方安装安全标志灯和侧回复反射器（组合式），配有前、后示廓灯，两侧各一只转向灯，乘员室、器材箱、泵房内均装有照明灯， 并符合 GB4785 规定。
※ 警报器功率为 100W； 警报器、警灯、爆闪灯电路为独立式附加电路， 控制器件安装在驾驶室内。
※ 附加仪表、开关集中布置在控制面板上，利于操作。仪表板上装有：压力表、液位计、电源总开关及器材箱灯开关等。
十二、总体技术要求
1、 所有操作开关、仪表、器材架及车辆均有符合规范的铭牌标志；
2、 整车性能符合 GB7956《消防车性能要求及试验方法》的规定；
3、 液罐质量符合 GA39 的规定;
4、 整车外观美观大方,平整度符合 GA39 的规定;
5、 所有粘接平整牢固，符合企标规定。
6、 所有焊接牢固、焊后打磨光整。

十三、随车文件
1）底盘使用说明书 7）底盘号码拓印件
2）底盘维修手册 8）消防车使用说明书
3）底盘质量保修卡 9）消防车消防器材清单
4）底盘合格证 10）消防车合格证
5）随车工具清单 11）消防车跟踪服务卡
6）发动机号码拓印件 12）消防车交接清单
