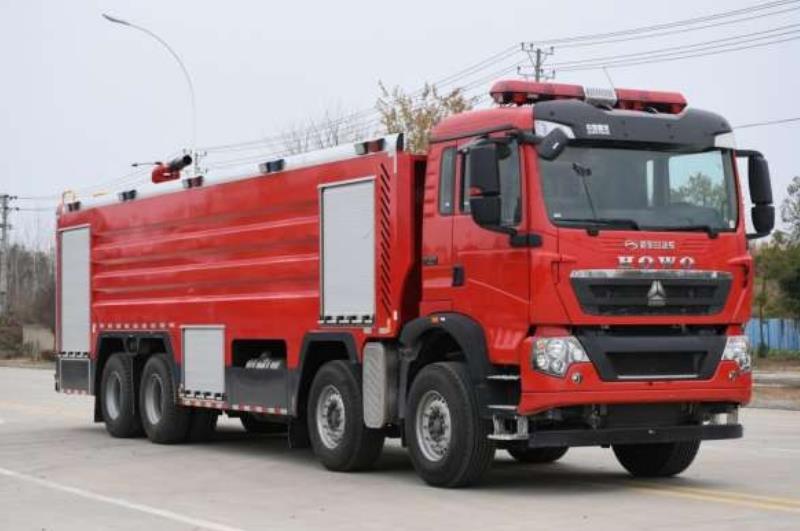

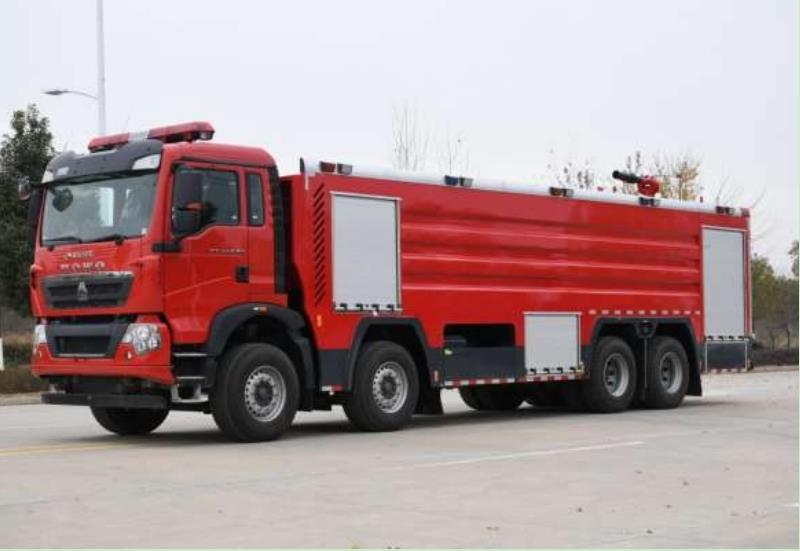

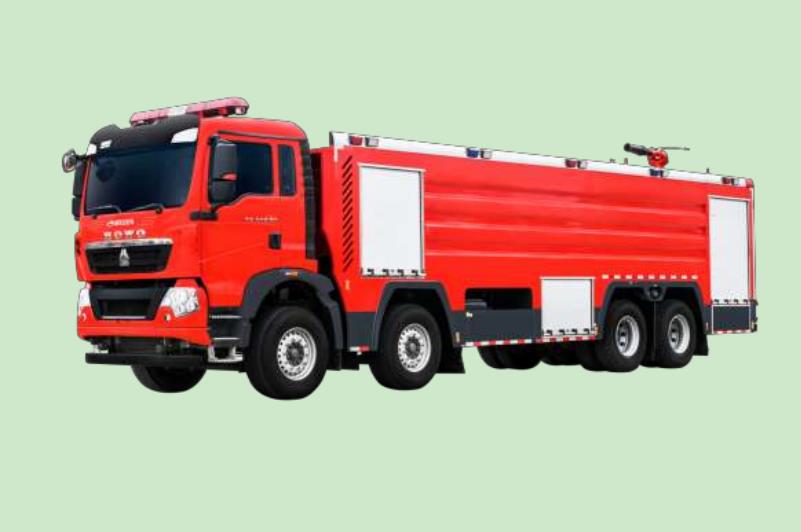

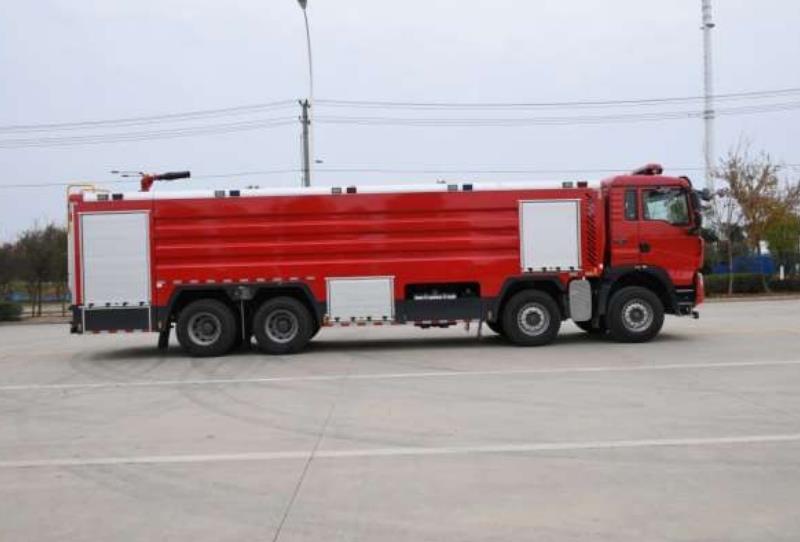

二、整车主要参数 外廓尺寸：11920x2540x3660mm zui大总质量：42000kg载液量：水 20000L，泡沫 4000L zui高车速：90km/h 水泵额定流量：100L/s@1.0MPa 消防炮额定流量：80L/s@0.8MPa 消防炮射程：≥85m（水），≥80m（泡沫） 接近角/离去角：19°/11°

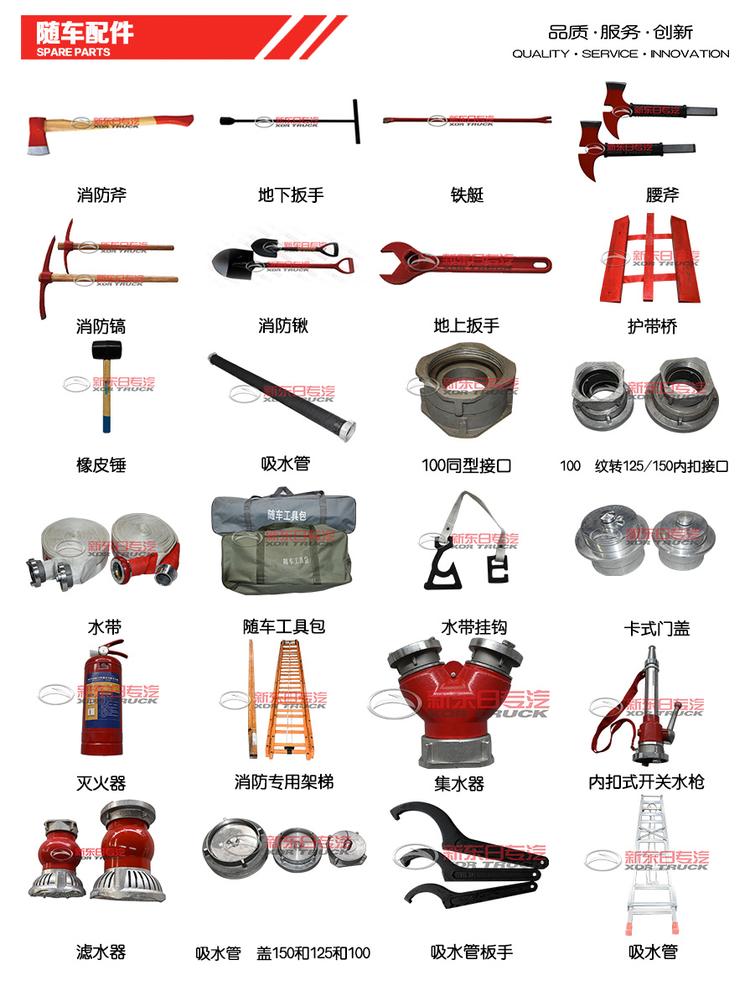

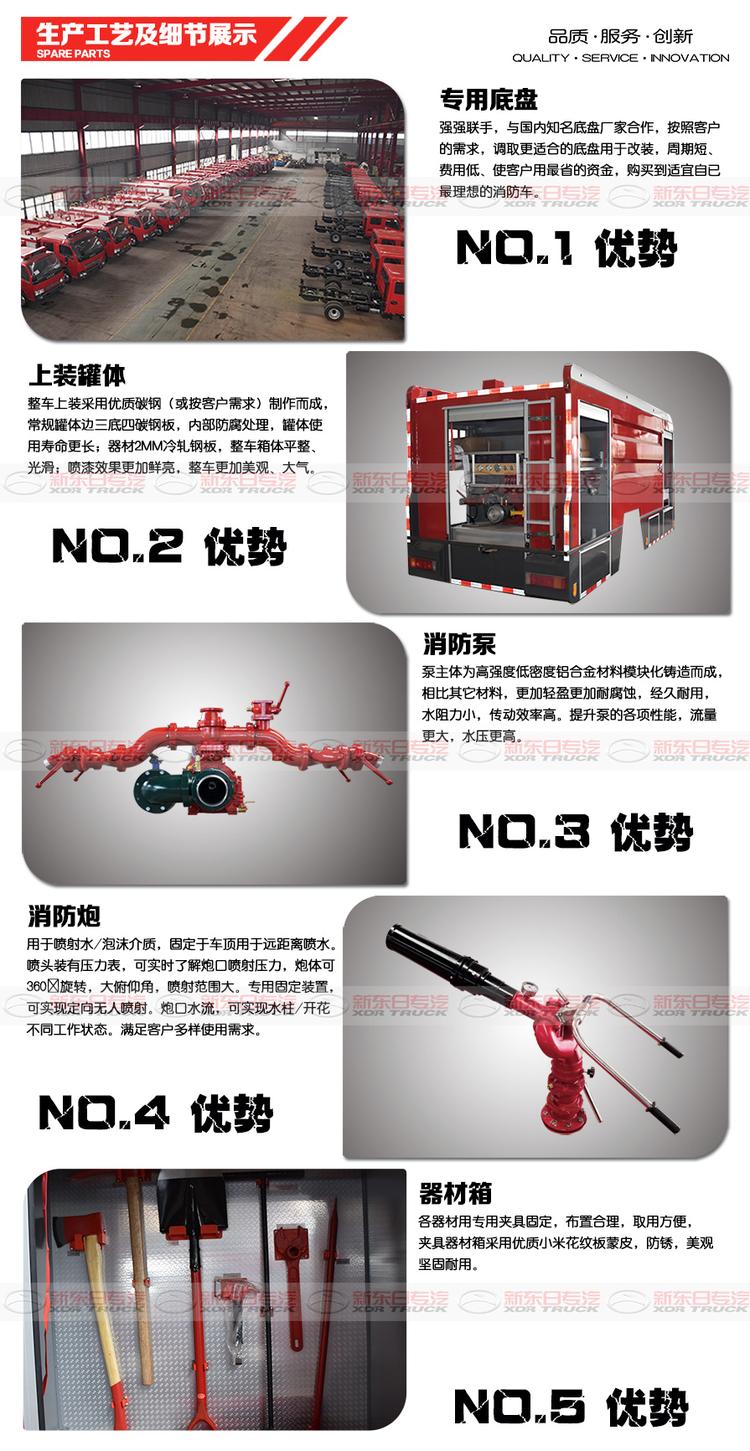

三、底盘主要参数 型 号： ZZ5447TXFV466MF1 豪沃国Ⅵ底盘驱动型式：8×4 轴 距：1950+4600+1400mm zui高车速：101km/h 发动机型号：MC11.44-60 额定功率：327KW 排 量：10518ml 总 质 量：35000kg 四、驾驶室 结 构：平头、双开门单排驾驶室。座位设置：前排 2 人（含驾驶员） 设 备：除原车设备外，加装有 100W 警报器、取力器控制开关及警灯控制盒。 五、容罐 容 量：水 20000L ,泡沫 4000L 材 质：水罐采用优质碳钢板，罐体内部进行腐处理， 泡沫罐采用优质不锈钢板，水罐底板 5mm 碳钢板，水罐侧板及封板 4mm 碳钢板，水罐顶板 3mm 碳钢花纹板；泡沫罐底板 5mm 不锈钢板，泡沫罐侧板及封板 4mm 不锈钢板，泡沫罐顶板 3mm 不锈钢花纹板。 结 构：钢板焊接式，内设防荡板 设 备： 2 2 个人口盖，带有快速锁紧及开启装置 2 2 个液位指示计 2 2 个排污口 2 1 个溢流装置 2 1 个呼吸阀口 技术要求：符合 XF39《消防车消防要求和试验方法 》的有关规定 六、消防泵 型 号：CB10/100 常压消防泵 流量：100L/s@1.0Mpa zui大吸深：7m 引水时间：≤80s 真空泵形式：活塞式安装形式：后置式 七、管路系统 罐体管路材质为优质无缝钢管，通过法兰与各部件连接。 罐出水管路：设有 1 个 DN150 的罐出水管路，水由罐体进入消防泵，装有 1 只 DN150 手动蝶阀， 通过 DN150 挠性接头连接水罐与消防泵。 外进水管路：消防泵后部有 2 个外进水口及左右各 1 各进 水口，外接 150 吸水管，内扣式管牙接口； 出水管路： ※ 消防泵左右各有 2 个 DN80 的常压出水口； ※ 1 个 DN100 的炮管路，采用 DN100 挠性接头，DN80 炮球阀控制； 注水管路： ※ 2 个DN65 及2 个DN80 管路（外注水）分布车身中部两侧； ※ 1 个DN65 罐注水管路，可通过消防泵直接向罐内注水； 放余水管路：为保护水泵及各球阀，在管路的zui低处加装放余水阀。 冷却水管路：为使取力器在工作中应付各种复杂情况，配有冷却水管路及不锈钢球阀。 八、泡沫比例混合器 型号：PH64 混合比：6 zui大混合流量：64L/s 结构形式：环泵式 九、取力器 型 式：夹心式(全功率) 操 纵：电磁阀控制（电动操控） 冷却方式：强制可调式水冷 润滑方式：飞溅式油润滑 十、消防炮 型 号：PL8/80 流 量：80L/s 射 程：≥85 m(水)，≥80 m(泡沫) 压 力：0.8MPa 回转角度：水平 360°，俯仰-30°～70° 十一、器材箱 材 质：骨架为优质型钢；蒙板为氧化铝合金花纹板粘结结构。 结 构：全钢框架焊接结构，前器材箱左右侧各有 1 扇铝合金卷帘门，后泵房左右后侧各 1 扇铝合金卷帘门，轻便可靠、噪声小，下设防滑翻转踏板。 器材布置原则 v 按战斗编成和战斗展开设计器材集成； v 按人体工程学原理设计各种器材托架； v 按使用逻辑关系和使用频率放置器材； v 站在地面或踏板上 2 个动作内取用任何器材。 十二、翻转踏板 材 质: 优质 Q235 钢材；蒙皮为铝合金板（阳极氧化处理）。 结 构：采用铰链和门止口双重锁定，安全可靠。 十三、电器系统 ※ 驾驶室顶部配备 1.8 米长排豪华红红 LED 警灯。 ※ 整车后顶部安装 50W LED 消防探照灯 1 个，360 度遥控转动。 ※ 车辆尾部安装可折叠式爬梯。 ※ 车辆两侧上方各配有 5 个红蓝爆闪灯及 5 个侧照明灯，下方安装安全标志灯和侧回复反射器（组合式），配有前、后示廓灯，两侧各一只转向灯，器材箱、泵房内均装有照明灯，并符合 GB4785 规定。 ※ 警报器功率为 100W； 警报器、警灯、爆闪灯电路为独立式附加电路， 控制器件安装在驾驶室内。 ※ 附加仪表、开关集中布置在控制面板上，利于操作。仪表板上装有：压力表、液位计、电源总开关及器材箱灯开关等。 十四、总体技术要求 1、 所有操作开关、仪表、器材架及车辆均有符合规范的铭牌标志； 2、 整车性能符合 GB7956 的规定； 3、 液罐质量符合 XF39 的规定; 4、 整车外观美观大方,平整度符合 XF39 的规定; 5、 所有粘接平整牢固，符合企标规定。 6、 所有焊接牢固、焊后打磨光整。 十五、随车文件 1） 底盘使用说明书 7）底盘号码拓印件 2） 底盘维修手册 8）消防车使用说明书 3） 底盘质量保修卡 9）消防车消防器材清单 4） 底盘合格证 10）消防车合格证 5） 随车工具清单 11）消防车跟踪服务卡 6） 发动机号码拓印件 12）消防车交接清单       |
