东风天锦泡沫消防车 （东风DFL1160BX1V型底盘） 技 术 规 格 书
湖北新东日专用汽车有限公司  一，底 盘 型 号：东风DFL1160BX1V二类底盘 驱动型式： 4×2 轴 距： 4700mm 最高车速：≥90km/h 发动机型号：康明斯ISB180-50 (GB17691-2005国Ⅴ、GB3847-2005)（柴油） 功 率：132kW（2500r/min时 外型尺寸：长×宽×高=8250mm×2480mm×3310mm 扭 矩：650N·m（1200～1700r/min时） 总 质 量：15550kg 一、 驾乘室 结 构：平头、四开门双排驾驶室，全钢框架焊接一体式结构 座位设置：前排2人(含驾驶员)，后排3人 设 备：除原车设备外，加装有100W警报器、回转警灯开关、取力器控制开关及指示灯。 二、 容 罐 容 量：水4000kg 泡沫2000 kg 材 质：优质碳钢材质，经高科技防腐处理 结 构：钢板焊接式，内设横防荡板 设 备：² 2个人口孔，带有快速锁紧及开启装置 ² 2个溢流装置 ² 2个液位指示器 ² 2个排污口，手动阀控制 技术要求：符合GA39.5-92的有关规定 三、 消防泵及管路系统 型 号：CB10/40型低压消防泵 流 量：低压 40L/s 压 力：低压 1.0Mpa 引水时间：≤35s 安装形式：后置式 v 管路系统 吸水管路：水泵设有Φ125mm进水口，可从天然水源吸水或从液罐吸水； 外进水管路：※泵后侧外进水口管径Φ125mm，接外吸管，内扣管牙式接口（闷盖密封）；吸水管Φ125×4m(2根) ※ 水泵后侧有2个Φ80mm球阀控制的常压出水口； ※ 1个Φ80mm的炮管路，采用Φ80mm挠性接头，用Φ80mm球阀控制。 注水管路：※ 1个Φ50mm注水管路，可通过水泵直接向罐内注水； ※ 在车身两侧各有1个Φ65mm的外注水口。 放余水管路：为保护水泵及各球阀，在管路的最低处加装放余水阀。 冷却水管路：为使取力器在工作中应付各种复杂情况，配有冷却水管路及不锈钢球阀。 五、取力器 型 式：夹心式 操 纵：电磁阀控制 冷却方式：强制可调式水冷 润滑方式：飞溅式油润滑 六、 消防炮 型 号：PL32型 流 量：30L/s 射 程：水≥50 m，泡沫≥45 m 压 力：≤1.0Mpa 回转角度：≥360° 俯仰-12°～60° 七、 器材箱及泵房 材 质：骨架为优质型钢；蒙板为铝合金板粘结结构。内饰板均为1.5mm氧化铝合金花纹板，内饰底板为1.5mm氧化铝合金花纹板 结 构：采用钢制框架和铝合金型材专用连接件结构，器材放置空间充足。 开 门：所有器材厢及泵室都采用带锁卷帘门，把手和锁坚固耐用，不宜变形。均经过水淋密封性能试验，轻便可靠、噪声小。 器材布置原则 v 按战斗编成和战斗展开设计器材集成； v 按人体工程学原理设计各种器材托架； v 按使用逻辑关系和使用频率放置器材； v 站在地面或踏板上2个动作内取用任何器材。 器材布置特点 v 各种器材放置合理，空间利用率>80%。 v 使用防锈、防振、防脱落、防划伤的专用夹具固定器材表中所有器材。 八、 翻转踏板 材 质: 优质Q235A钢材；蒙皮为铝合金板（阳极氧化处理）。 结 构：采用气弹簧和门止口双重锁定，安全可靠。 九、 电器系统 牌照灯座：符合GB4785的规定，满足牌照照明需要。 驾驶室顶部：配备长排豪华红红警灯,警报器功率为100W；警报器警 灯、爆闪灯电路为独立式附加电路，控制器安装在驾驶室内。 安全标志灯：下部两侧各安装4具标志灯，两侧各一只转向灯，配有前、后示廓灯。 吸顶式照明灯：装在器材箱、泵房内部，并符合GB4785规定。 爆闪灯：装在车身两侧顶部，并符合GB4785规定。 十、 总体技术要求 1、 所有操作开关、仪表、器材架及车辆均有符合规范的铭牌标志； 2、 整车性能符合GB7956《消防车性能要求及试验方法》的规定； 3、 液罐质量符合GA39.5-92的规定; 4、 整车外观美观大方,平整度符合GA39.5-92的规定; 5、 所有粘接平整牢固，符合企标规定。 6、 所有焊接牢固、焊后打磨光整。 十一、随车文件 1） 底盘使用说明书 7）底盘号码拓印件 2） 底盘维修手册 8）消防车使用说明书 3） 底盘质量保修卡 9）消防车消防器材清单 4） 底盘合格证 10）消防车合格证 5） 随车工具清单 11）消防车跟踪服务卡 6） 发动机号码拓印件 12）消防车交接清单 十三、基本器材配置 泡沫消防车 器材标准配置表——内扣式

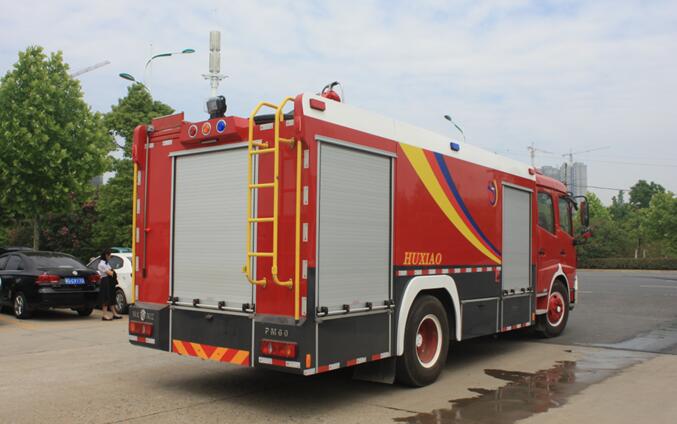

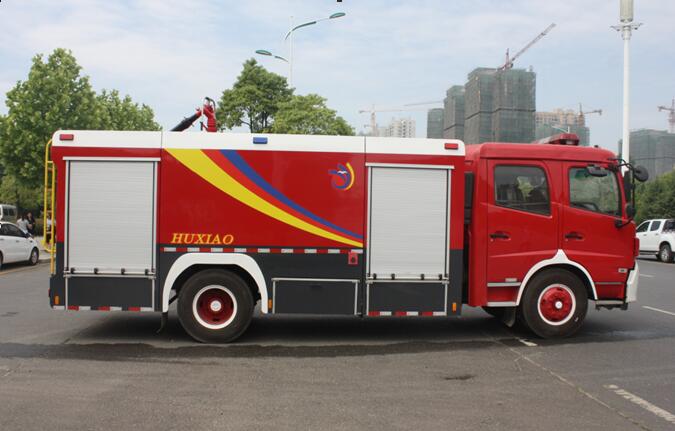

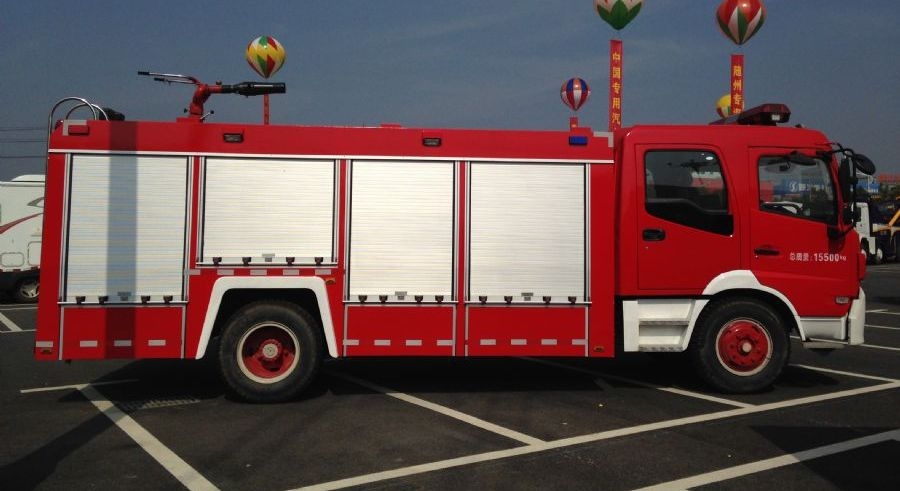

多方位图片：
购车流程：
电话洽谈或实地考察 > 2.签订合同 > 3.安排生产 > 4.交付验收 > 5.签字确认（仅限于代送车辆）
售后服务：
终身免费跟踪服务，每年安排工程技术人员定期或不定期走访，做到有故障及时排除，无故障积极预防；1年内免费修理(不包括易损件和电器部分) （交客户使用之日起，在正常使用范围内），超过一年，只收取零件费和适当的工时费用；服务到达时间：省内，二十四小时内到达；其它地区，二十小时内派出人员。厂家直销咨询热线：13986439451 18571348616周经理。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
