一、整车要求

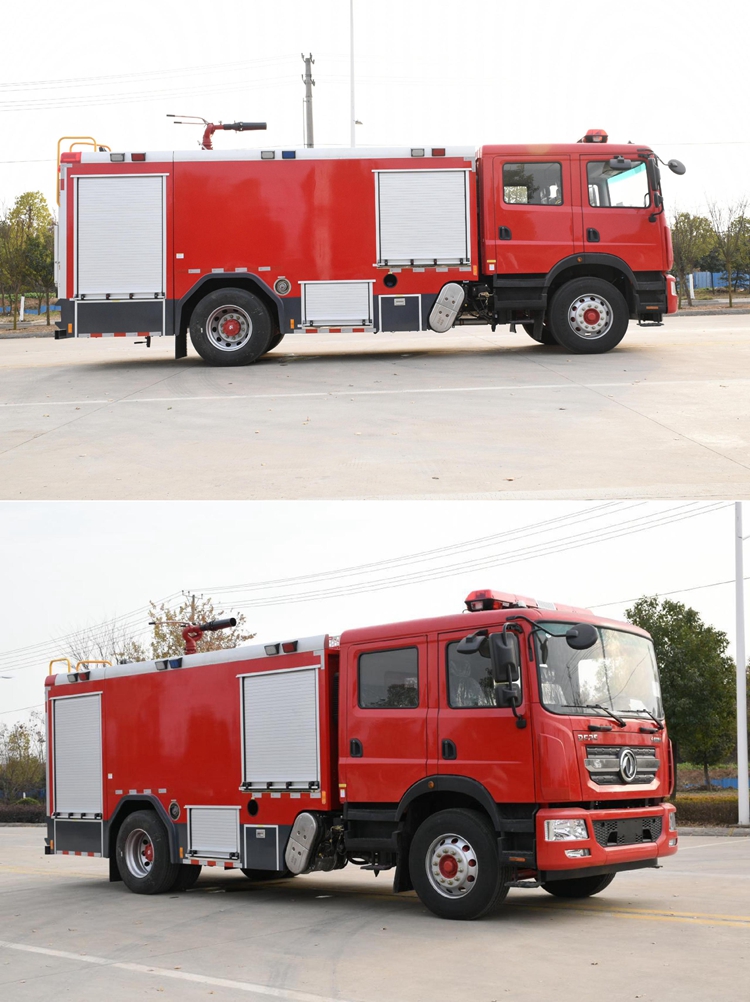

东风 D9 泡沫消防车是由二类汽车底盘、罐体、水泵、管路、仪表电路系统等部件组成，该车装配铝合金后爬梯（可拆卸），泵房在整车尾部，罐体为钢板焊接式，载液  量 8.0 方（水 6.0 方/泡沫 2.0 方），水罐材质为优质碳钢板，水罐内部做防腐处理， 泡沫罐为不锈钢材质。该车装备CB10/40 消防泵，PL8/32 两用消防炮。

二、整车主要参数
外廓尺寸：8190x2500x3550mm 最大总质量：17000kg
载液量：水 6000L，泡沫 2000L
最高车速：95km/h
水泵额定流量：40L/s@1.0MPa 水炮额流量：32L/s@0.8MPa
水炮射程：≥60m（水），≥48m（泡沫） 接近角/离去角：19°/13°
三、底盘主要参数

型 号：EQ1185DJ9CDF 东风 D9 国Ⅵ底盘
驱动型式：4×2 轴 距：4700mm
最高车速：105km/h
发动机型号：B6.2NS6B230 功 率：169KW
排 量 ：6200ml 总 质 量：18000kg

四、驾驶室
结 构：平头、四开门双排驾驶室，后排座位选装 3 具空气呼吸器托架。座位设置：前排 3 人（含驾驶员）+后排 3 人
设 备：除原车设备外，加装有 100W 警报器、取力器控制开关及警灯控制盒。

五、容罐

容 量：水 6000L ,泡沫 2000L
材  质：水罐采用优质碳钢板，罐体内部进行腐处理泡沫罐采用优质不锈钢板，水罐底板 4mm 碳钢板，水罐侧板及封板 3mm 碳钢板，水罐顶板 3mm 碳钢花纹板；泡沫罐底板 4mm 不锈钢板，泡沫罐侧板及封板 3mm 不锈钢板，泡沫罐顶板 3mm 不锈钢花纹板。
结   构：钢板焊接式，内设防荡板
设 备：  2 个人口盖，带有快速锁紧及开启装置
2 个液位指示计
2 个排污口，手动阀控制
1 个溢流装置
1 个呼吸阀口
技术要求：符合XF39《消防车消防要求和试验方法 》的有关规定

六、消防泵

型 号：CB10/40 常压消防泵流  量：40L/s
压 力：1.0Mpa 最大吸深：7m
引水时间：≤35s
真空泵形式：活塞式安装形式：后置式

七、管路系统
罐体管路材质为优质无缝钢管，通过法兰与各部件连接。
罐出水管路：设有 1 个 DN125 的罐出水管路，水由罐体进入消防泵，装有 1 只 DN125 手动蝶阀，通过 DN125 挠性接头连接水罐与消防泵。
外进水管路：消防泵后部有一个外进水口，外接 125 吸水管，内扣式管牙接口（KD125 扪盖

密封）；
出水管路： ※ 消防泵左右各有 1 个 DN80 的常压出水口；
※ 1 个 DN80 的炮管路，采用 DN80 挠性接头，用 DN65 炮球阀控制。注水管路： ※ 2 个DN65 管路（外注水）分布车身中部两侧；
※ 1 个DN65 罐注水管路，可通过消防泵直接向罐内注水； 放余水管路：为保护水泵及各球阀，在管路的最低处加装放余水阀。
冷却水管路：为使取力器在工作中应付各种复杂情况，配有冷却水管路及不锈钢球阀。

八、泡沫比例混合器

型号：PH64 混合比：6
最大混合流量：64L/s 结构形式：环泵式

九、取力器

型 式：夹心式(全功率)
操 纵：电磁阀控制（电动操控） 冷却方式：强制可调式水冷
润滑方式：飞溅式油润滑

十、消防炮

型 号：PL8/32
流 量：32L/s
射 程：≥60 m(水)，≥48 m(泡沫) 压 力：0.8MPa
回转角度：水平 360°，俯仰-45°～70°

十一、器材箱
材 质：骨架为优质型钢；蒙板为氧化铝合金花纹板粘结结构。
结 构：全钢框架焊接结构，车身左右侧各有 3 扇铝合金卷帘门，后泵房左右后侧各 1 扇铝合金卷帘门，轻便可靠、噪声小，下设防滑翻转踏板。

器材布置原则
按战斗编成和战斗展开设计器材集成；
按人体工程学原理设计各种器材托架；
按使用逻辑关系和使用频率放置器材；
站在地面或踏板上 2 个动作内取用任何器材。

十二、翻转踏板
材 质: 优质 Q235 钢材；蒙皮为铝合金板（阳极氧化处理）。
结 构：采用铰链和门止口双重锁定，安全可靠。

十三、电器系统
※ 驾驶室顶部配备 1.6 米长排豪华红红 LED 警灯。
※ 整车后顶部安装 50W LED 消防探照灯 1 个，360 度遥控转动。
※ 车辆尾部安装可折叠式爬梯。
※ 车辆两侧上方各配有 3 组红蓝爆闪灯及 3 个侧照明灯，下方安装安全标志灯和侧回复反射器（组合式），配有前、后示廓灯，两侧各一只转向灯，乘员室、器材箱、泵房内均装有照明灯，并符合 GB4785 规定。
※ 警报器功率为 100W； 警报器、警灯、爆闪灯电路为独立式附加电路， 控制器件安装在驾驶室内。
※ 附加仪表、开关集中布置在控制面板上，利于操作。仪表板上装有：压力表、液位计、电源总开关及器材箱灯开关等。

十四、总体技术要求
1、 所有操作开关、仪表、器材架及车辆均有符合规范的铭牌标志；
2、 整车性能符合 GB7956 的规定；
3、 液罐质量符合 XF39 的规定;

4、 整车外观美观大方,平整度符合 XF39 的规定;
5、 所有粘接平整牢固，符合企标规定。
6、 所有焊接牢固、焊后打磨光整。
十五、随车文件
1）底盘使用说明书 7）底盘号码拓印件
2）底盘维修手册 8）消防车使用说明书
3）底盘质量保修卡 9）消防车消防器材清单
4）底盘合格证 10）消防车合格证
5）随车工具清单 11）消防车跟踪服务卡
6）发动机号码拓印件 12）消防车交接清单
