  • 湖北新东日消防车生产厂家豪沃8吨泡沫消防车技术配置参数
    上一篇:不上牌的6吨水罐消防车湖北新东日消防车厂家现车出售   下一篇:湖北新东日消防车厂家国六福田2吨救险车广东客户订购2台
    发布人:zyqc8  发布时间:2021/6/2 10:09:00  浏览次数:


           湖北新东日专用汽车有限公司专业生产各类消防车辆,水罐消防车,泡沫消防车,高喷消防车,干粉消防车,主战消防车,小型消防车,微型消防车等。生产资质,公告资质,招标资质齐全,厂家24小时购车咨询服务热线:139 8643 9451 ,下面为大家介绍我公司重汽豪沃泡沫消防车豪沃8吨消防车的配置参数供广大客户参考。



    一、整车要求

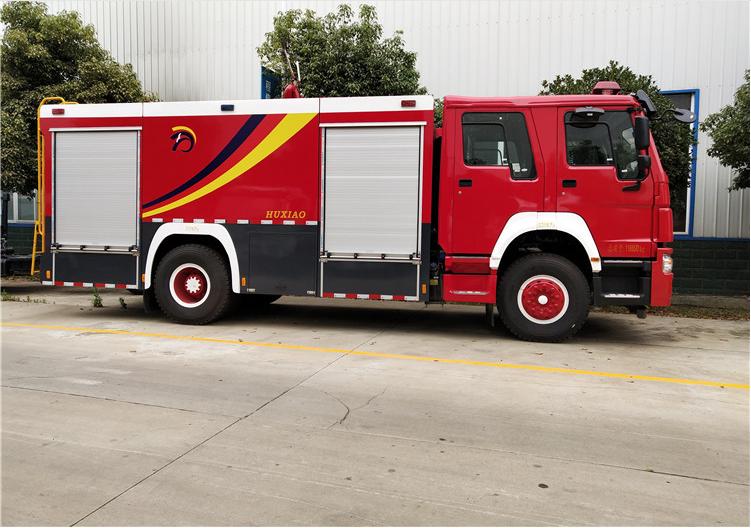

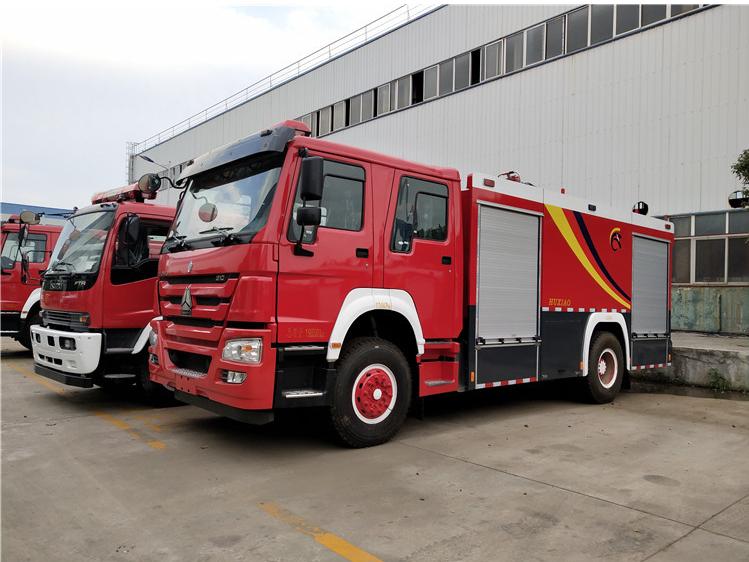

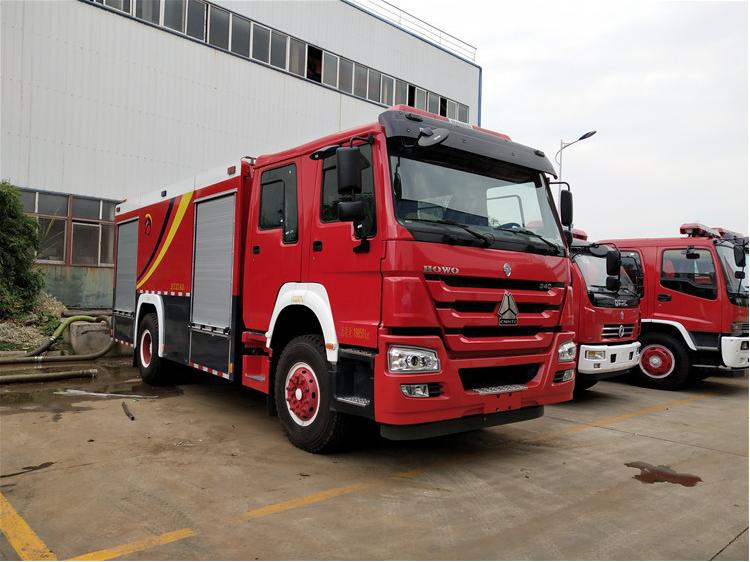

    豪沃单桥8方泡沫消防车,整车由消防员乘员室和车身两大部分组成,乘员室为
    改装双排,可乘坐2+4人,该车为外露罐结构,车身前部为水罐+器材箱,后部为泵房。载液罐体为优质碳钢,内部喷涂环氧底漆和环氧沥青漆,载水6T,装载泡沫2T,装备
    CB10/60常压消防泵,车顶安装PL48型泡沫消防炮。


    二、整车主要参数
    外廓尺寸:8445x2500x3610mm
    总质量:19950kg
    载液量:8000L
    车速:95km/h
    消防泵额定流量:60L/s1.0MPa
    消防炮额流量:50L/s1.0MPa
    消防炮射程:≧70m(水)
    比功率:228/19.85=11.49


    三、底盘主要参数
    型号:ZZ5207N4617E1豪沃牌特种作业底盘
    驱动型式:4×2
    轴距:4600mm
    车速:95km/h
    发动机型号:D10.31-50(国Ⅴ)
    功率:228kW
    总质量:20490kg


    四、驾乘室
    结构:平头、四开门双排驾驶室,后排座位设置4具空气呼吸器座架。座位设置:前排2人(含驾驶员),后排4人。
    设备:除原车设备外,加装有取力器控制开关及指示灯。

    五、容罐
    容量:水6000L,泡沫2000L
    材质:水罐为优质碳钢板,罐体内部进行防腐处理,泡沫罐为优质不锈钢。
    底板4mm碳钢板,侧板及封板4mm碳钢板,顶板
    3mm碳钢花纹板
    结构:钢板焊接式,内设防荡板。
    设备:22个人口孔,带有快速锁紧及开启装置
    22个溢流装置
    22个液位指示器
    22个排污口,手动阀控制
    技术要求:符合GA39的有关规定

    六、消防泵
    型号:CB10/60常压消防泵
    流量:60L/s
    压力:1.0Mpa
    吸深:7m
    引水时间:≤50s
    真空泵形式:活塞式
    安装形式:后置式


    七、管路系统
    罐体管路材质为优质无缝钢管,通过法兰与各
    部件连接。
    罐出水管路:设有1个DN150的罐出水管路,水由罐体进入消防泵,装有1只DN150手动蝶阀,通过DN150挠性接头连接液罐与水泵。
    外进水管路:泵后侧外进水口管径DN150,接外吸管,内扣管牙式接口(闷盖密封);出水管路:※水泵左右各有1个DN80,DN65的常压出水口;
    ※1个DN80的炮管路,采用DN80挠性接头,用DN80球阀控制。注水管路:※1个DN65罐注水管路,可通过水泵直接向罐内注水;
    ※车身两侧各有1个DN65的外注水口(内扣管牙式接口)。
    放余水管路:为保护水泵及各球阀,在管路的处加装放余水阀。
    冷却水管路:为使取力器在工作中应付各种复杂情况,配有冷却水管路及不锈钢球阀。

    八、泡沫比例混合器
    型号:PH48
    混合比:6%
    混合流量:48L/s
    结构形式:环泵式


    九、取力器
    型式:夹心式(全功率)
    操纵:电磁阀控制(电动操控)冷却方式:强制可调式水冷润滑方式:飞溅式油润滑

    十、消防炮
    型号:PL48型
    流量:48L/s
    射程:≥70m(水),≥70m(泡沫)
    压力:1.0MPa
    回转角度:水平360°,俯仰-30°~70°


    十一、器材箱及泵房
    材质:骨架为优质型钢;蒙板为氧化铝合金花纹板粘结结构。
    结构:全钢框架焊接结构,前部器材箱左右各两扇铝合金卷帘门,尾部泵房左右及尾部各一扇铝合金卷帘门,下设防滑翻转踏板。
    器材布置原则
    v按战斗编成和战斗展开设计器材集成;
    v按人体工程学原理设计各种器材托架;
    v按使用逻辑关系和使用频率放置器材;
    v站在地面或踏板上2个动作内取用任何器材。
    器材布置特点
    v后排座位靠背后加装4套AT式空呼器托架,战斗员下车前即可配带好
    空气呼吸器。
    v选配拉梯可置于车顶拉梯翻转架上,一人在地面即可取用。
    v器材箱选配铝合金抽屉、水平旋转托板、翻转器材竖托架、使各种器材放置合理,空间利用率>80%。
    v使用防锈、防振、防脱落、防划伤的专用夹具固定器材表中所有器材。

    十二、翻转踏板
    材质:优质Q235钢材;蒙皮为铝合金板(阳极氧化处理)。
    结构:采用空气弹簧和门止口双重锁定,安全可靠。

    十三、电器系统
    ※驾驶室顶部配备1.6米长排豪华红红LED灯。
    ※整车后顶部安装50WLED消防探照灯1个,360度自动转动。
    ※车辆尾部安装可折叠式爬梯。
    ※车辆两侧上方各配有3组红蓝爆闪灯,下方安装安全标志灯和侧回复反射器(组合式),配有前、后示廓灯,两侧各一只转向灯,乘员室、器材箱、泵房内均装有照明灯,并符合GB4785规定。
    ※附加仪表、开关集中布置在控制面板上,利于操作。仪表板上装有:真空表、压力表;消防泵转速表;液位指示装置;泵房及器材箱灯开关等。

    十四、总体技术要求
    1、所有操作开关、仪表、器材架及车辆均有符合规范的铭牌标志;
    2、整车性能符合GB7956《消防车性能要求及试验方法》的规定;
    3、液罐质量符合GA39的规定;
    4、整车外观美观大方,平整度符合GA39的规定;
    5、所有粘接平整牢固,符合企标规定。
    6、所有焊接牢固、焊后打磨光整。
