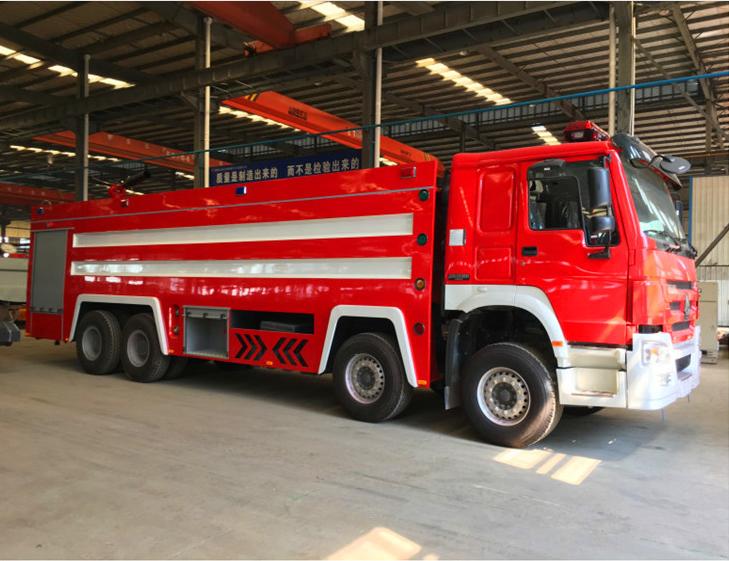

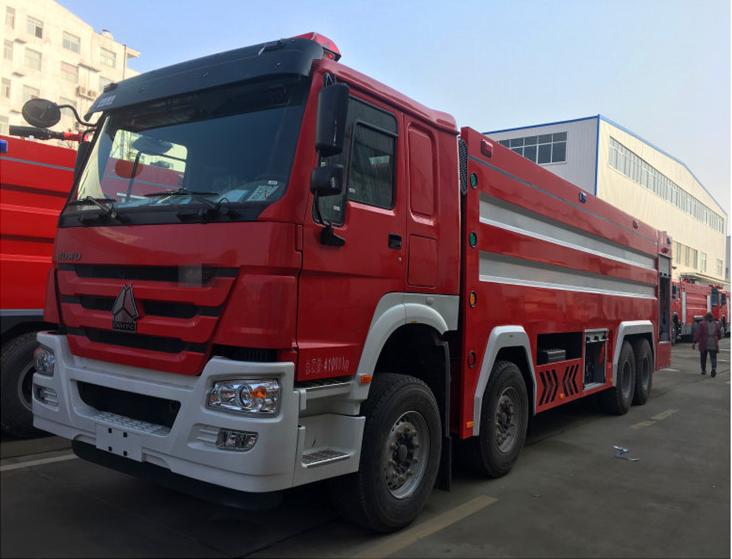

整车尾部，罐体为钢板焊接式外露罐。载水 25 方，水罐材质为优质碳钢板，水罐内部喷涂环氧底漆和环氧沥青漆。该车装备 CB10/80 后置消防泵，车顶安装有 PS70 消防炮。
外廓尺寸：11850x2540x3650mm 最大总质量：42600kg 载液量： 25000L 最高车速：85km/h 水泵额定流量：80L/s@1.0MPa炮额流量：70L/s@1.2MPa 炮射程：水≥70m 比功率：327/42.6=7.67kw/t接近角/离去角：19o/12o 三、底盘主要参数 型 号：ZZ5447TXFV466ME1 重汽豪沃前四后八国Ⅴ底盘驱动型式：8×4 轴 距：1950+4600+1400mm 最高车速：101km/h 发动机型号：MC11.44-50功 率：327KW 总 质 量：44000kg 四、驾驶室 结 构：平头、双开门单排驾驶室。座位设置： 2 人（含驾驶员） 设 备：除原车设备外，加装有 100W 警报器、取力器控制开关及警灯控制盒。 五、容罐 容 量：水 25000L 材 质：水罐优质碳钢板，内部防腐处理 结 构：钢板焊接式，内设防荡板（外露罐） 设 备： 1 个人口盖，带有快速锁紧及开启装置 1 个溢流装置 1 个液位指示计 1 个排污口，手动阀控制 技术要求：符合 GA39 水罐消防车通用技术条件的有关规定 六、消防泵 型 号：CB10/80 常压消防泵流 量：80L/s 压 力：1.0Mpa 最大吸深：7m 引水时间：≤80s 真空泵形式：活塞式安装形式：后置式 七、管路系统 罐体管路材质为优质无缝钢管，通过法兰与各部件连接。 罐出水管路:设有 1 个 DN150 的罐出水管路，水由罐体进入消防泵，装有 1 只DN150 手动蝶阀，通过 DN150 挠性接头连接水罐与消防泵。 外进水管路:消防泵后部有 2 个外进水口，外接 150 吸水管，内扣式管牙接口 （DN150 扪盖密封）； 出水管路:※ 消防泵左右各有 1 个 DN80 和 DN65 的常压出水口； ※ 1 个 DN80 的炮管路，采用 DN80 挠性接头，用 DN80 炮球阀控 制。 注水管路：※ 单侧各 1 个DN65 和 1 个DN80 管路（外注水）分布车身后部； ※ 1 个DN65 罐注水管路，可通过消防泵直接向罐内注水； 放余水管路:为保护水泵及各球阀，在管路的最低处加装放余水阀。 冷却水管路:为使取力器在工作中应付各种复杂情况,配有冷却水管路及不锈钢球阀。泡沫管路：1 个泡沫液管路，不锈钢管路连接泡沫罐及泡沫比例混合器，用于特 殊火灾泡沫灭火。 八、取力器 型 式：夹心式(全功率) 操 纵：电磁阀控制（电动操控） 冷却方式：强制可调式水冷 回转角度：水平 360°，俯仰-30°～70° 十、器材箱及泵房 材 质：骨架为优质型钢；蒙板为氧化铝合金小米花纹板粘结结构。 结 构：全钢框架焊接结构，尾部泵房左右及后部各一扇铝合金卷帘门。 开 门：所有器材箱及泵室都采用带锁铝合金卷帘门，把手和锁坚固耐用，不易变形。均经过水淋密封性能试验，轻便可靠、噪声小、开启方便。 器材布置原则 按战斗编成和战斗展开设计器材集成； 按人体工程学原理设计各种器材托架； 按使用逻辑关系和使用频率放置器材； 站在地面或踏板上 2 个动作内取用任何器材。 器材布置特点 选配拉梯可置于车顶拉梯翻转架上，一人在地面即可取用。 使用防锈、防振、防脱落、防划伤的专用夹具固定器材表中所有器材。 十一、 翻转踏板 材 质: 骨架为优质 Q235A 钢材；蒙皮为铝合金小米花纹板（阳极氧化处理）。 结 构：采用专用弹簧绞链和门止口双重锁定，安全可靠。 十二、电器系统 牌照灯座：符合 GB4785 的规定，满足牌照照明需要。 警灯：配备 1.6 米长排豪华红红 LED 警灯,警报器功率为 100W，电路为独立式附加电路，控制器安装在驾驶室内。 安全标志灯:下部两侧各安装 5 具标志灯和侧回复反射器（组合式）,两侧各一只转向灯,配有前、后示廓灯，符合 GB4785 规定。 LED 灯带：用以照明装在器材箱、泵房内部，并符合 GB4785 规定。 爆闪灯：装在车身两侧顶部，单侧各装有 2 盏红色爆闪灯和 2 盏蓝色爆闪灯，电路为独立式附加电路，控制器安装在驾驶室内，符合 GB4785 规定。 搜索灯：整车后顶部安装 50W LED 消防探照灯 1 个，360 度自动转动,灯座安装红蓝小爆闪灯各 2 个。 侧照明灯：车身两侧顶部，单侧各装有 2 个侧照明灯。 仪表盘：附加仪表、开关集中布置在控制面板上， 利于操作。仪表板上装有：压力表、液位计、电源总开关及器材箱灯开关等。 十三、总体技术要求 1、 所有操作开关、仪表、器材架及车辆均有符合规范的铭牌标志； 2、 整车性能符合 GB7956《消防车性能要求及试验方法》的规定； 3、 液罐质量符合 GA39 的规定; 4、 整车外观美观大方,平整度符合 GA39 的规定; 5、 所有粘接平整牢固，符合企标规定。 6、 所有焊接牢固、焊后打磨光整。 十四、随车文件 1）底盘使用说明书 7）底盘号码拓印件 2）底盘维修手册 8）消防车使用说明书 3）底盘质量保修卡 9）消防车消防器材清单 4）底盘合格证 10）消防车合格证 5）随车工具清单 11）消防车跟踪服务卡 |
