一、 整车描述
1、 概述

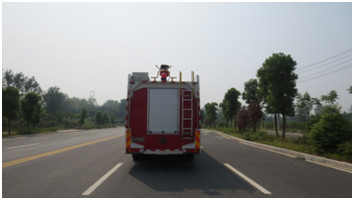

JDF5410GXFPM240型泡沫消防车、JDF410GXFSG240型水罐消防车,采用重汽豪沃ZZ5437V4667E1底盘改装而成。整车由消防员乘员室和车身两大部分组成,乘员室为一排半,可乘坐2人,该车为外露罐结构,车身前部为水罐,后部为泵房。载液罐体为优质碳钢,与底盘采用弹性连接,载水20450kg(PM160)/23550kg(SG240),泡沫液量3100kg(PM240),装备了上海茸申消防器材有限公司生产CB10/80型常压消防泵,额定流量80L/S,车顶安装成都威斯特消防机械有限公司生产的PL64(PM240)或PS80W(SG240)型车用消防炮。该车最大的特点是载液量大、操控性好、维修简便。可广泛应用于公安消防队、厂矿企业及社区、码头等场所,扑救大型油类火灾或一般物质火灾。 整车消防性能符合GB7956-2014标准要求;底盘通过国家强制性产品认证;发动机排放符合GB17691-2005第五阶段限值的规定要求(国Ⅴ标准);整车通过国家消防装备质量监督检验中心检测(报告编号:Zb201630555/556)并已列入工信部汽车新产品公告,CCCF正在申报中。 |
2、 整车主要参数
外廓尺寸 |
11900×2500×3635mm |
最大总质量 |
41000kg |
载液量 |
泡沫车载水20450kg,泡沫3100kg,水罐车载水20550kg |
最高车速 |
95km/h |
消防泵额定流量 |
80L/s 1.0MPa |
消防炮额定流量 |
泡沫车:64L/s 1.0MPa 水罐车:80L/s 1.0MPa |
消防炮射程 |
泡沫车:泡沫≥60m 水≥65m 水罐车:≥65m |
比功率 |
276/41=6.73 |
接近角/离去角 |
24°/13° |
二、底盘
1、 底盘主要参数
型号 |
ZZ5437V4667E1 |
|
制造商 |
中国重汽集团济南卡车股份有限公司 |
|
发动机额定功率 |
276kw |
|
发动机排量 |
9726ml |
|
发动机排放标准 |
GB17691-2005国V |
|
驱动形式 |
8×4 |
|
轴距 |
1800+4600+1350mm |
|
最大允许总重 |
43000kg |
|
最小转弯半径 |
≤23m |
|
变速箱 |
手动 |
|
取力器 |
|
2、乘员室
结构 |
平头、两门,原装未改动 |
|
司乘人员数 |
2人 |
|
驾驶员位置 |
左置 |
|
设备 |
原车仪表板处设置消防操作仪表板及警灯控制盒,加装 1、 警报器; 2、 取力器控制开关及指示灯; 3、 附加电源开关;
|
三、 上装结构及性能参数
总体布置 |
整车由消防员乘员室和车身两大部分组成,车身布置采用分体式结构,前部为水罐,后部为水泵房,罐体为平行六面体厢式容罐。 |
|
1、 器材箱和泵室
结构 |
主框架结构采用优质方管焊接,外装饰板采用碳钢板焊接,车顶防滑,可行走,两边设翻转踏板,防滑设计。(可根据用户需求采用铝合金方管焊接) |
|
器材箱 |
器材箱位于乘员室后部,两边设铝合金卷帘门,内有照明灯。器材箱室内根据需求设储物盒。侧下裙边设有工具箱及卷帘门,可放置小型工具 |
|
泵房 |
泵房位于整车后部,两边与后边设铝合金卷帘门,内有照明灯,泵室两侧可放置部分常用器材 |
|
保温位置:安装燃油加热器(根据客户需求选装) |
||
爬梯及上车拉手
|
后爬梯采用铝合金两节翻转爬梯,使用,使用时离地不超过350mm,上车拉手采用表面带凹槽防滑圆钢管,表面喷塑处理。 |
|
2、水罐 |
||
容量 |
20450kg(PM160)、3100kg(SG160) |
|
材质 |
优质碳钢,厚度为5mm(可根据用户需求采用不锈钢、PP材质制作) |
|
罐体固定 |
与底盘车架弹性连接 |
|
罐体设置 |
人孔:设DN460人孔1个,带有快速锁定/开启装置 |
|
溢流口:设DN65溢流口1个 |
||
放余水口:设1个DN40水罐放余水口,配球阀 |
||
注水口:在水罐左右两侧各接2只DN80接口 |
||
进出水口:设1个水罐到水泵进水管,DN150阀门,可气动、手动控制,设1个水泵至水罐充水管,DN65阀门,可气动、手动控制 |
3、泡沫罐
容量 |
3100kg(PM160) |
|
材质 |
优质碳钢,厚度为5mm(可根据用户需求采用不锈钢、PP材质制作) |
|
罐体固定 |
与底盘车架弹性连接 |
|
罐体设置 |
人孔:设DN460人孔1个,带有快速锁定/开启、自动泄压装置 |
|
溢流口:设DN40溢流口1个 |
||
放余液口:设1个DN40泡沫罐放余液口 |
||
出泡沫口:设1个DN40泡沫罐到水泵出泡沫管 |
四、水系统
1、水泵
型号 |
CB10/80型长压车用消防泵 |
|
形式 |
中低压离心式 |
|
额定流量 |
80L/s @1.0MPa |
|
出口额定压力 |
1.0MPa |
|
最大吸深 |
7m |
|
引水装置 |
自带滑片泵 |
|
引水时间 |
最大吸深时≤50s |
2、 管路系统
管道材质 |
优质无缝钢管 |
|
吸水管路 |
泵房后侧设1个DN150吸水口 |
|
注水管路 |
水罐左右两侧各设2个DN80注水口,泵房内设置1个DN65水泵向罐内注水管路 |
|
出水管路 |
泵房左右两侧各设1个DN65及2个DN80出水口,带截止阀和扪盖 |
|
冷却水管路 |
配有冷却取力器的冷却水管路及控制阀 |
五、灭火装置
1、车载水炮
型号 |
PS80W |
|
制造商 |
成都威斯特消防机械有限公司 |
|
回转角度 |
360°水平回转 |
|
最大仰/俯角 |
俯角≤-15°,仰角≥+45° |
|
流量 |
80L/S |
|
射程 |
≥70m |
2、车载泡沫炮
型号 |
PL64 |
|
制造商 |
成都威斯特消防机械有限公司 |
|
回转角度 |
360°水平回转 |
|
最大仰/俯角 |
俯角≤-15°,仰角≥+45° |
|
流量 |
64L/S |
|
射程 |
泡沫≥55m 水≥60m |
六、消防控制系统
控制面板主要包括驾驶室控制和泵室控制两部分
驾驶室内控制 |
水泵脱挂档、警灯警报、照明及信号装置控制等 |
|
泵室内控制 |
上装总电源开关、参数显示、状态显示 |
七、电气设备
附加电气 |
设独立电路 |
|
辅助照明 |
消防员室、水泵房及器材箱分别设有照明灯,操纵仪表板上设有照明、指示灯等 |
|
频闪灯 |
车身两侧安装红、蓝两色频闪灯 |
|
警示装置 |
长排全红警灯,安装在驾驶室顶部 |
|
警报器,其控制盒在驾驶员前下方 |
||
火场照明 |
上装后部安装35W消防探照灯1个 |
八、表面处理
面漆 |
优质国产漆 |
颜色 |
车体外表面主色为RO3消防红 |
九、随车消防器材的布置和配备
1、器材布置
1 |
按照消防实战需要,根据消防操作程序,就近取放。 |
2 |
使用防锈蚀、防振动、防脱落、防划伤的专用夹具固定。 |
3 |
标示醒目,多人操作,互不干涉。 |
2、器材配备(标配)
1 |
吸水管 |
150×4米 |
2 |
根 |
螺纹式 |
2 |
滤水器 |
FLF150 |
1 |
件 |
螺纹式 |
3 |
分水器 |
FII80/65×3-1.6 |
1 |
件 |
内扣式 |
4 |
集水器 |
JII150/65×2-1.0 |
1 |
件 |
内扣式 |
5 |
水带 |
13-65-20 |
6 |
盘 |
低压;内扣式 |
6 |
水带 |
13-80-20 |
6 |
盘 |
低压;内扣式 |
7 |
异径接口 |
KJ65/80 |
2 |
件 |
内扣式 |
8 |
水带包布 |
DT-SB |
4 |
件 |
|
9 |
水带挂钩 |
|
4 |
件 |
|
10 |
地上消火栓扳手 |
QT-DS1;长400 |
1 |
件 |
|
11 |
地下消火栓扳手 |
长860 |
1 |
件 |
|
12 |
吸水管扳手 |
FS100 |
2 |
件 |
|
13 |
直流开关水枪 |
QZG3.5/7.5;65 |
1 |
支 |
低压;内扣式 |
14 |
直流开花水枪 |
QZK3.5/7.5;65 |
1 |
支 |
低压;内扣式 |
15 |
泡沫枪 |
PQ4/0.7Z |
1 |
支 |
|
16 |
泡沫外吸液管 |
40*2700 |
1 |
件 |
|
17 |
消防桶 |
|
1 |
个 |
|
18 |
灭火器 |
3㎏ |
1 |
具 |
|
19 |
消防腰斧 |
长390 ;GF-285 |
1 |
件 |
|
20 |
橡皮锤 |
|
1 |
件 |
|
21 |
可充电式手提照明灯 |
|
1 |
件 |
|
3、选装配置及器材
1 |
自动充电充气装置 |
24V |
1 |
套 |
|
2 |
空呼靠背 |
|
3 |
套 |
|
3 |
空气呼吸器 |
成员人数 |
|
套 |
|
4 |
水带护桥 |
橡胶 |
2 |
副 |
|
5 |
伸缩拉梯 |
|
1 |
副 |
|
6 |
手台泵 |
|
1 |
台 |
|
7 |
破拆工具 |
|
1 |
套 |
|
8 |
其它消防器材 |
|
|
|
|
