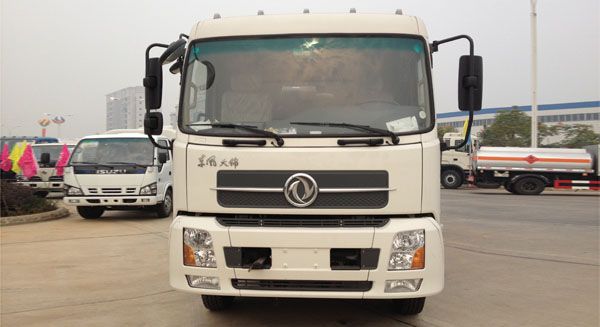

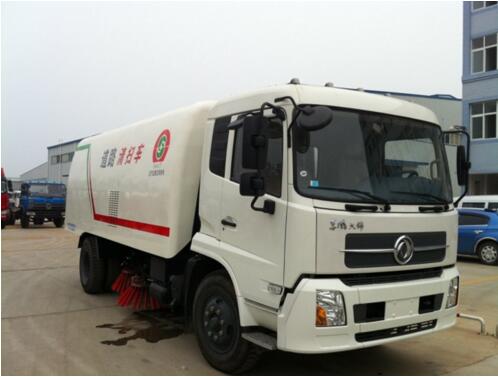

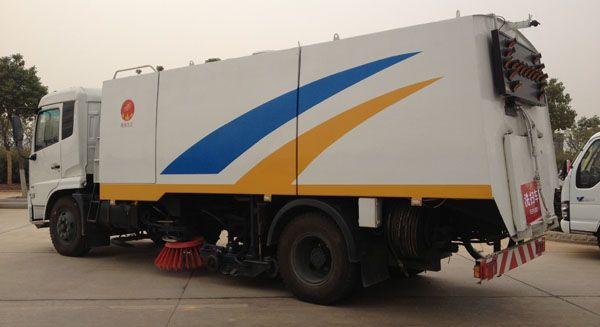

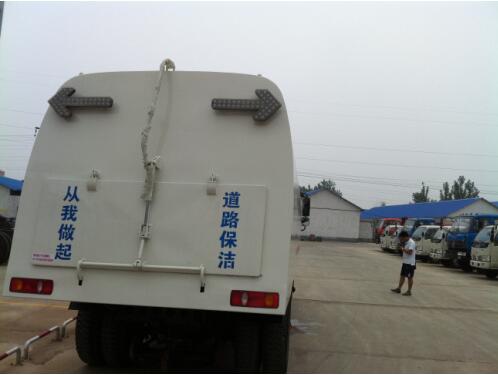

东风天锦扫路车　产品主要技术资料
产品名称：	东风天锦扫路车	外型尺寸(mm)：	8000×2470×3160(mm)
产品型号：	东风天锦扫路车	批次：	234
底盘型号：	DFL1160BX4	货厢尺寸(mm)：	××(mm)
总 质 量 ：(kg)	16000(kg)	接近/离去角(° )	20/15(°)
额定质量：(kg)	6000(kg)	前悬/后悬(mm)：	1430/2070,1430/2370(mm)
整备质量：(kg)	9805(kg)	最高车速(km/h)：	90(km/h)
轴荷：	6000/10000

底盘参数
底盘型号：	DFL1160BX4	轴 数：	2
轴 距(mm)：	4500,4200(mm)	前 轮 距(mm)：	1880(mm)
前排乘客：	3	后 轮 距(mm)：	1860,1800(mm)
轮 胎 数：	6	弹簧片数：	8/10+8,7/9+6
轮胎规格：	10.00-20,10.00R20,9.00-20,9.00R20
其它：	该车扰流板及前雾灯为选装件;该底盘用于改装泵车、消防车、清障车、油田作业类车、起重机车时,总质量可为19000kg,轴荷为6000/13000。选装盘式制动器,ISDe210 40,ISDe180 40,ISDe185 40,EQH180-40发动机可选装限速装置,限速80km/h

发动机参数
发动机型号	发动机生产企业	排量（ml）	功率（kw）
ISDe210 40 ISDe180 40 ISDe185 40 EQH180-40 ISB180 40	东风康明斯发动机有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司 东风汽车有限公司 东风康明斯发动机有限公司	6700 4500 6700 4752 5900	155 132 136 132 132
排放标准：		燃料种类：	柴油

其它资料

专用功能说明：

后悬(mm):2070,2370与轴距(mm):4500,4200一一对应。防护材料:Q235A碳钢,左右侧面防护装置与专用装置相干涉,故豁免;后下部防护与车架采用焊接连接,后部防护断面尺寸(mm):120×50,后部防护离地高度(mm):500。

扫路车其他说明

一、性能特点
◆操纵箱在驾驶室，各系统电气集中控制，操作方便。
◆四扫盘与吸嘴进行扫吸结合，扫吸能力卓越，扫盘带防碰撞功能。
◆两侧可同时工作，也可单侧独立工作
◆清扫装置机构简洁可靠，难以损坏；
◆东风小霸王扫路车采用全不锈钢垃圾箱、清水箱；
◆液压系统核心元件原装进口；
◆外观造型电脑设计，高位侧裙，曲面过渡，整体协调匀称；
二、道路清扫车工作原理：
清扫：副发动机驱动液压油泵和风机工作。液压油泵驱动左、右扫盘伸缩、升降、旋转。左右扫盘将两侧的垃圾扫至洗扫车下，吸嘴前方。风机使垃圾箱、吸管和吸嘴组成的风道产生高速气流，在气流的作用下，垃圾吸入吸嘴，并进入垃圾箱中。底盘发动机驱动洗扫车向前行走，扫至吸嘴前方的垃圾不断进入到吸嘴中，并源源不断地被吸到垃圾箱中，实现路面清扫。

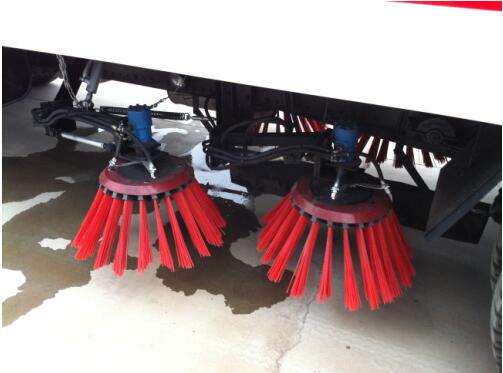

左、右立扫采用了获得国家专利的清洗扫路车扫盘，具有防碰撞避让功能。可以清扫路面，洗刷路沿石立面。
三、清洗扫路车功能简介；
1、清洗扫路车是集扫路车和高压清洗车功能于一体,实现在一次作业中完成清扫、高压清洗和垃圾、污水的收集.
2、具有路面清扫、路面洗刷、高压清洗、路缘石洗刷、垃圾收集、污水回收、喷雾和道路隔离墙清洗等多种作业功能.
3、具有技术先进的高压水路控制系统,当高压水泵起动及工作水阀切换时,水泵能自动卸荷.
4、左、右高压侧喷杆与吸嘴“V”型布置,液压操作收放,并可调整“V”形角度及高压水喷嘴角度,水流冲击力大,能高效汇集污水,并具喷杆有防撞和自动复位功能.
5、吸嘴内置长排喷杆,喷嘴离地距离短、水流冲击力大,能直接将污水送至吸口.并可根据路面污染情况,调整长排喷嘴对路面的冲洗角度,以达到最佳的清洗效果.
6、垃圾箱内设置了防溢满报警装置和高压喷淋清洗装置.防溢满报警装置可防止污水作业时从吸管溢出,造成二次污染；高压喷淋清洗装置在倾倒垃圾后可对污水箱进行自动清,洗大大减轻了操作人员的劳动强度.
7、水箱内设有低水位传感报警系统,无水时自动报警,防止水泵缺水损坏.
8、高压水泵、关键液压元件、电气元件和高压喷嘴等采用原装进口知名品牌.
