主要性能
|
序号 |
项目 |
配置/参数 |
||
|
1 |
底盘 |
底盘型号 |
BJ1042V9JB5-A1 |
|
|
发动机型号/功率（KW） |
4A2-68C50/50KW |
|||
|
轴距（mm） |
2600 |
|||
|
乘员数（含驾驶员） |
2 |
|||
|
最高车速（km/h） |
90 |
|||
|
2 |
尺寸参数 |
外廓尺寸（mm） |
长 |
4775 |
|
宽 |
1690 |
|||
|
高 |
2710 |
|||
|
悬长（前悬/后悬）（mm） |
1115/1060 |
|||
|
3 |
质量参数 |
整备质量（kg） |
整车 |
2364 |
|
满载质量（kg） |
整车 |
4294 |
||
|
前轴 |
1717 |
|||
|
后桥 |
2577 |
|||
|
4 |
罐体 |
容量 L/Kg |
水 |
1860/1860 |
|
外形尺寸长×长轴×短轴（mm） |
水罐 |
1740×1600×1000 |
||
|
5 |
水泵 |
流量（m3/h） |
40 |
|
|
扬程（m） |
50 |
|||
|
输入转速（r/min） |
1080 |
|||
|
自吸性能（min/4m） |
1.5 |
|||
|
配用功率kw |
9.25 |
|||
|
|
射程（m） |
≥30 |
||
|
其它 |
回转角（°） |
360 |
||
|
俯仰角（°） |
≥90 |
|||
详细描述
一、 整车
1. 外廓尺寸：4775 mm×1690 mm×2710 mm
2. 乘员人数：2
3. 水罐：容积1860 L
4. 水泵：流量40m3/h，功率9.25kw
5. 水炮：射程≥30m。
二、 底盘

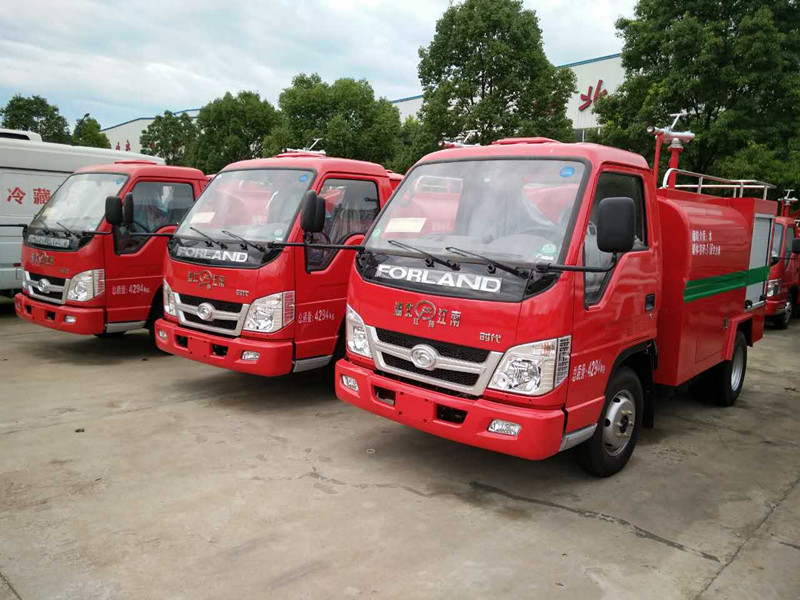

1. 型号：福田 BJ1042V9JB5-A1
2. 驱动型式：4×2
3. 轴距：2600mm
发动机：型号为4A2-68C50，直列四缸、水冷、高压共轨、增压中冷柴油发动机
l 额定输出功率为：50KW
l 排放标准：国Ⅴ
4. 变速箱：机械式手动变速箱，5个前进档
5. 转向系统：左置，液压助力转向，
6. 制动系统
l 驻车制动：中央鼓式制动
7. 最高车速：90km/h
8. 取力器：侧取力器，手动软轴控制。
三、 驾乘室
1. 结构：平头驾驶室，固定型。
2. 布局：单排双门，乘员人数为2。
3. 设备：除原车设备外，还装有取力器开关等。
四、 上装
(一) 罐体
1. 容积：1860L（水）。
2. 结构：
l 方圆焊接结构，内设防荡板和防浪孔。
l 人孔及人孔盖1套，直径φ500 mm。
l 出水口1个，位于罐体底部，通径为DN50。
3. 材质：采用优质碳钢材料焊接而成，筒体厚度为3mm，封头厚度为4mm。（根据客户需要：内壁可做防腐处理，经久耐用。）
4. 设备：

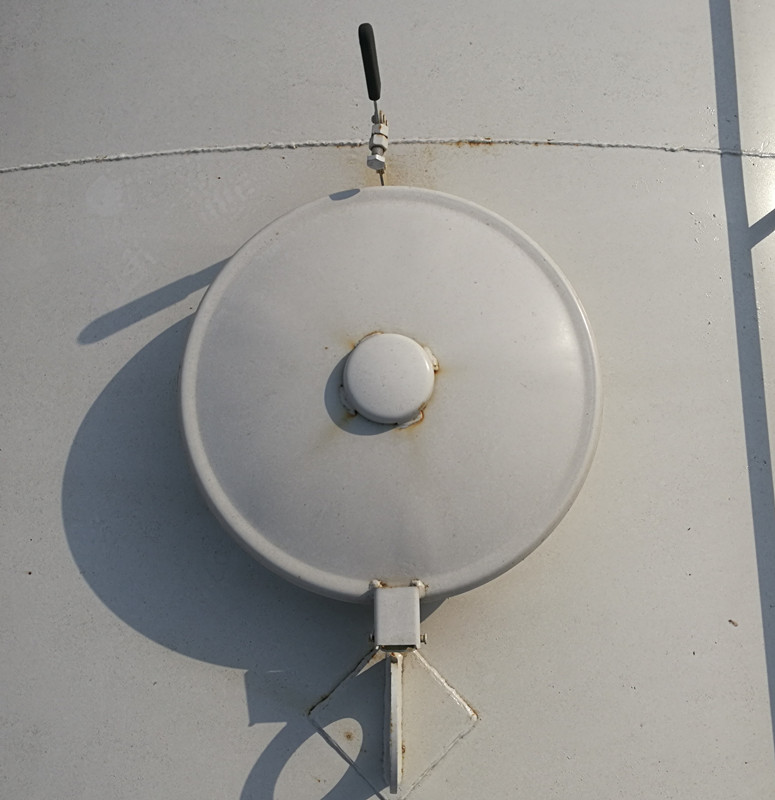

l 人孔盖：带快速锁紧及开启装置，开启快捷、安全。
l 出水阀：手动控制
l 顶部：采用防滑花纹钢板，两边不锈钢护栏，确保人员安全。

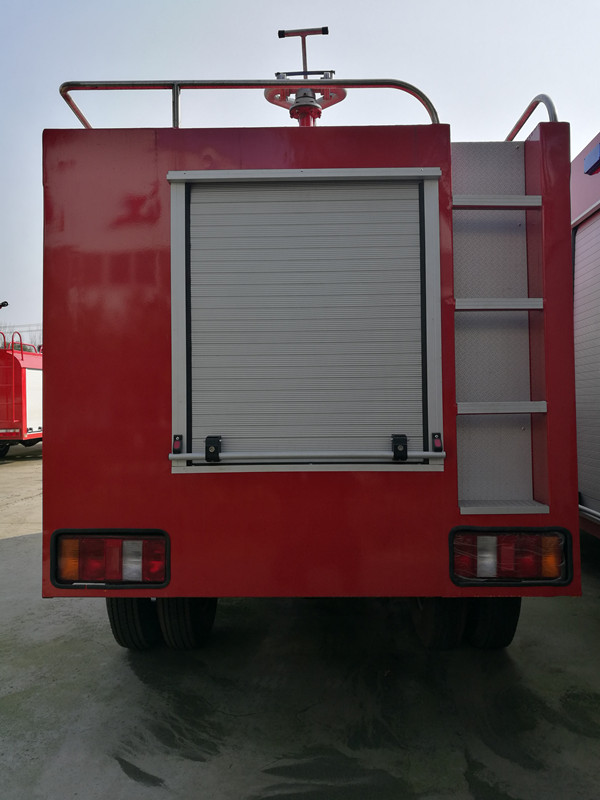

l 尾部：配备可供作业人员上下的爬梯。
五、 水泵及水路系统
1． 水泵
l 型号：65QZ-40/50
l 安装位置：车架下右侧
l 流量及功率：40m3/h @9.25kw
l 自吸时间：≤90秒（4米吸深时）
2． 洒水管路
l 罐出水管路：DN50，带手动球阀，右置向右
l 外吸水管路：DN50，右置向右
l 炮出水管路： DN50，带手动球阀，后置向上
l 水带出水管路： DN50，带手动球阀，右置向右
l 消防接口：DN65,带管牙接口，右置向右
六、 电气系统
1. 尾部装有符合国家标准的组合尾灯和牌照灯。
2. 操纵系统：取力器操作杆，安装在驾驶室。
七、 随车基本配备清单
|
序号 |
名称 |
数量 |
序号 |
名称 |
数量 |
|
1 |
PVC吸水管 |
2根 |
2 |
底盘专用工具 |
1付 |
八、 整车涂装
l 绿化喷洒车的外表喷涂白底蓝条；
九、 随车文件资料
底盘使用说明书（1份）
底盘维修手册（1份）
底盘质量保修卡（1份）
底盘合格证（1份）
随车维修工具清单（1份）
消防泵使用维修说明书（1份）
绿化喷洒车使用说明书
绿化喷洒车合格证
绿化喷洒车交接清单
