（五十铃 QL1100A8LAY 型底盘）
一、整车要求

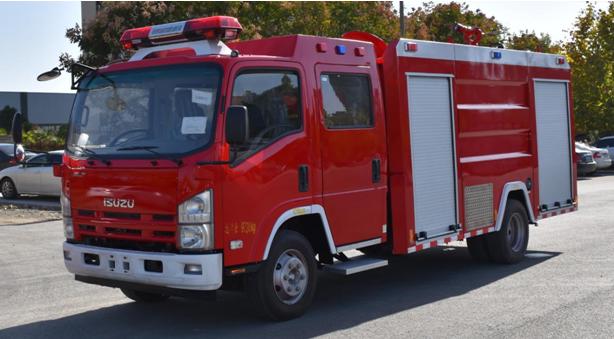

五十铃 700P 水罐消防车是由二类汽车底盘、水罐、水泵、管路、仪表电路系统等部件组成，该车装配铝合金后爬梯（可拆卸），泵房在整车尾部，罐体为钢板焊接式外露罐，水罐材质为优质碳钢板，水罐内部做防腐处理，载水 3.5 方。该车装备 CB10/30消防泵，PS30 消防炮。
二、整车主要参数
外廓尺寸：7330x2200x3100mm zui大总质量：9730kg
载液量：罐体容积 3500L zui高车速：90km/h
水泵额定流量：30L/s@1.0MPa 水炮额流量：30L/s@1.0MPa
水炮射程：≥50 m 比功率：141/9.73=14.5kw/t
接近角/离去角：16°/14°
三、底盘主要参数
型 号：QL1100A8LAY 驱动型式：4×2
轴 距：4175mm zui高车速：110km/h
发动机型号：4HK1-TC51 功 率：141KW
排 量：5193ml 总 质 量：10055kg
四、驾驶室
结 构：平头、四开门双排驾驶室。
座位设置：前排 3 人（含驾驶员）+后排 3 人
设 备：除原车设备外，加装有 100W 警报器、取力器控制开关及警灯控制盒，驾驶室顶部左右各安装 2 盏红蓝爆闪灯。
五、容罐
|
容 |
量：水 3500L |
|
|
材 |
质：水罐优质碳钢板，内部防腐处理 |
|
|
结 |
构：钢板焊接式，内设防荡板（外露罐） |
|
|
设 |
备： 2 1 |
个人口盖，带有快速锁紧及开启装置 |
|
|
2 1 |
个溢流装置 |
|
|
2 1 |
个液位指示计 |
2 1 个排污口，手动阀控制技术要求：符合 GA39 水罐消防车通用技术条件的有关规定
六、消防泵
型 号：CB10/30 常压消防泵
流 量：30L/s
压 力：1.0Mpa
最大吸深：7m
引水时间：≤35s
真空泵形式：活塞式
安装形式：后置式
七、管路系统
罐体管路材质为优质无缝钢管，通过法兰与各部件连接。
罐出水管路：设有 1 个 DN100 的罐出水管路，水由罐体进入消防泵，装有 1 只 DN100 手动蝶阀，通过 DN100 挠性接头连接水罐与消防泵。
外进水管路：消防泵后部有一个外进水口，外接 100 吸 水 管 ， 螺 纹 式 管 牙 接 口（KA100 扪盖密封）；
出水管路：
※ 消防泵左右各有 1 个 DN80 的常压出水口；
※ 1 个 DN80 的炮管路，采用 DN80 挠性接头，用 DN80 炮球阀控制。
注水管路： ※ 2 个 DN65 管路（外注水）分布车身前部器材箱两侧；
※ 1 个 DN65 罐注水管路，可通过消防泵直接向罐内注水；放余水管路：为保护水泵及各球阀，在管路的zui低处加装放余水阀。
冷却水管路：为使取力器在工作中应付各种复杂情况，配有冷却水管路及不锈钢球阀。
八、取力器
型 式：夹心式(全功率)
操 纵：电磁阀控制（电动操控）
冷却方式：强制可调式水冷
润滑方式：飞溅式油润滑
九、消防炮
型 号：PS30
流 量：30L/s射 程：≥50 m
压 力：1.0MPa
回转角度：水平 360°，俯仰-30°～70°
十、器材箱
材 质：骨架为优质型钢；蒙板为氧化铝合金花纹板粘结结构。
结 构：全钢框架焊接结构，器材箱左右后三侧均有铝合金卷帘门，轻便可靠、噪
声小。
器材布置原则
v 按战斗编成和战斗展开设计器材集成；
v 按人体工程学原理设计各种器材托架；
v 按使用逻辑关系和使用频率放置器材；
v 站在地面或踏板上 2 个动作内取用任何器材。
器材布置特点
v 独立乘员室座位靠背后选装 3 套 AT 式空呼器托架，战斗员下车前即可配带好空气呼吸器。
v 选配拉梯可置于车顶拉梯翻转架上，一人在地面即可取用。
v 器材箱选配铝合金抽屉、水平旋转托板、翻转器材竖托架、使各种器材放置合理，空间利用率>80%。
v 使用防锈、防振、防脱落、防划伤的专用夹具固定器材表中所有器材。
十一、电器系统
※ 驾驶室顶部配备 1.4 米长排豪华红红 LED 警灯。
※ 整车后顶部安装 50W LED 消防探照灯 1 个，360 度自动转动。
※ 车辆尾部安装可折叠式爬梯。
※ 车辆两侧上方各配有 3 盏红蓝爆闪灯，下方安装安全标志灯和侧回复反射器（组合式），配有前、后示廓灯，两侧各一只转向灯，乘员室、器材箱、泵房内均装有照明灯，并符合 GB4785 规定。
※ 警报器功率为 100W；警报器、警灯、爆闪灯电路为独立式附加电路，控制器件安装在驾驶室内。
※ 附加仪表、开关集中布置在控制面板上，利于操作。仪表板上装有：压力表、液位计、电源总开关及器材箱灯开关等。
十二、总体技术要求
1、 所有操作开关、仪表、器材架及车辆均有符合规范的铭牌标志；
2、 整车性能符合 GB7956《消防车性能要求及试验方法》的规定；
3、 液罐质量符合 GA39 的规定; 4、 整车外观美观大方,平整度符合 GA39 的规定;
5、 所有粘接平整牢固，符合企标规定。
6、 所有焊接牢固、焊后打磨光整。
十三、随车文件
1） 底盘使用说明书 7）底盘号码拓印件
2） 底盘维修手册 8）消防车使用说明书
3） 底盘质量保修卡 9）消防车消防器材清单
4） 底盘合格证 10）消防车合格证
5） 随车工具清单 11）消防车跟踪服务卡
6） 发动机号码拓印件 12）消防车交接清单
