一、整车要求

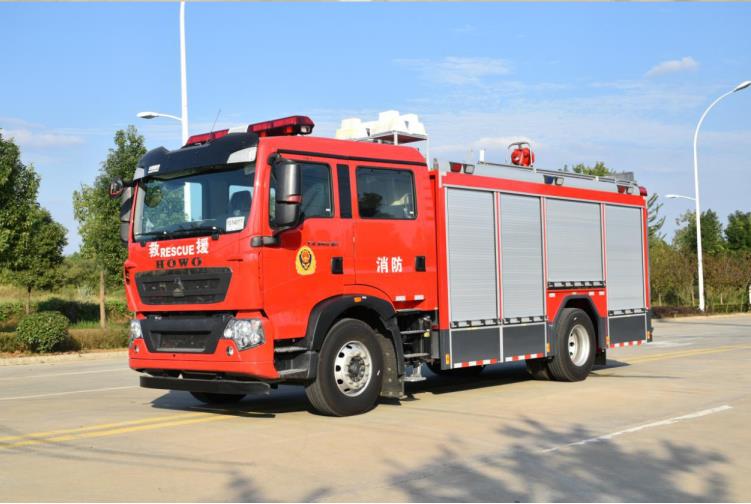

我公司生产的豪沃T5G城市主战消防车采用中国重汽集团济南卡车股份有限公司生产的ZZ5207TXFV471GF5型二类汽车底盘， 该车原装排驾驶室，可载含驾驶员在内的乘员6人，驾乘舒适轻便。该车采用DC-CAFS60/45M型集成压缩空气泡沫灭火系统。该压缩空气泡沫系统操控简易，泡沫生成实现即时全自动微机精确调控，并设多重保护与报警系统，消防作战员可依据复杂的火场情况，方便地借助按钮选择干泡沫、湿泡沫等不同类型的泡沫灭火方式。该套系统不仅装有A类泡沫原液，还装有B类泡沫原
液，可高效率地扑灭和控制A、B类物质火灾，并具备良好的环保性能。大大提高了消防车的灭火效能。另外该车配置有前牵引电动绞盘，7.6米气动升降举升4*1000w照明灯和10kw车载发电机，使得该车还可独立开展侦查、破拆、救生、照明、防护等综合抢险救援功能。
二、整车主要参数
外廓尺寸：8580x2510x3600mm zui大总质量：18000kg
载液量：罐体容积不小于 5000L 消防泵额定流量：60L/s 1.0MPa 消防炮额流量：48L/s 1.0MPa
消防炮射程：≧70m（水）、≧60m（B 类泡沫）、≧35m（A 类泡沫）
前置绞盘参数：zui大拉力：6000kg，驱动型式：电动升降照明灯参数：最大离地高度：≥7.6m三、压缩空气泡沫系统主要参数

四、底盘主要参数
型 号：ZZ5207TXFV471GF5 重汽 HOWO 国Ⅵ底盘
驱动型式：4×2 轴 距：4700mm
zui高车速：101km/h
发动机型号：MC07.34-60 功 率：248kW
总 质 量：20100kg
五、主要结构：
１、驾驶室
结 构：四开门驾驶室,乘员人数2+4人。
座位设置：前排2人后排4人，其中后排乘员座位后面设有空气呼吸器固定架4个， 前方约1.2米高度处有精致的安全栏杆。
翻转：前翻式电动举升翻转系统（原车自带）。
乘员室内设备：除原车设备外，加装有100W警报器、警灯开关、取力器控制开 关、指示灯。
警灯：驾驶室顶部安装长排LED频闪红警灯。

罐顶接有1个Φ80 mm的溢水管阀结构。
1个液位指示器。
1个排污口。
A类泡沫罐结构：位于水罐前顶部，内设隔板加强筋。
罐顶设1个A类泡沫注液口。
罐顶设1个出气口。
1个液位指示器。
罐底设1个排污口。
B类泡沫罐结构：位于水罐前部，其强度安全、密封可靠。
罐顶设1个B类泡沫注液口。
罐顶有1个入口孔，带快速锁紧及开启装置的罐盖。
罐顶设1个出气口。
罐底设1个排污口。
1个液位指示器。
3、水泵：
（1）、水泵：
型号：CB10/60-XZ型常压消防泵额定流量：60 L/S（1.0Mpa时）
材质：铝合金外壳、不锈钢泵轴、铜合金叶轮和密封环、铬镍合金齿轮
（2）、引水泵：活塞式吸深： ≥ 7m
引水时间：≤ 50s

6、 管路系统：
（1）、吸水管路：
设 1个Φ150mm罐内吸水管路系统。
水泵后部设有1个Φ150mm外吸水管路系统。
（2）、压缩空气泡沫管路：
车顶前部设置出压缩空气泡沫消防炮管路及控制阀。泵房两侧各设置1个Φ65mm压缩空气泡沫出液口。
（3）、注水管路
车厢右侧各有1个安装Φ65mm接扣，可通过贯顶式管路向罐内注水。泵房内设置1个Φ65mm水泵向罐内注水管路及控制阀。
（4）出水管路：
车顶部设置１个Φ80mm出水消防炮管路及控制阀。
泵房左右两侧各设置1个Φ80mm、Φ65mm出水管路及控制阀。
（5）、放余水管路：
压缩空气泡沫系统底部设有放余水管路及控制阀。水泵底部设有放余水管路及控制阀。
（6）、冷却水管路：
为使空气压缩机及取力器在工作中运行，配有同空压机冷却系统连通的冷却水 管路及控制阀。
（7）、排污管路：
水罐底部设置１个Φ40mm的排污管路及控制阀。
B类泡沫原液罐底部设置１个Φ25mm的排污管路及控制阀。
A 类泡沫原液罐底部各设置１个Φ25mm的排污管路及控制阀。
