车型概述

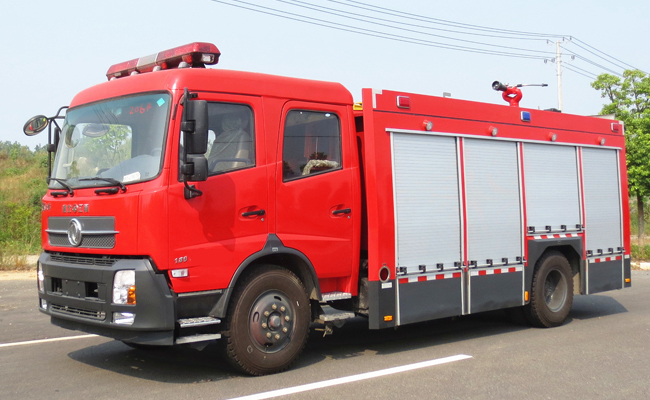

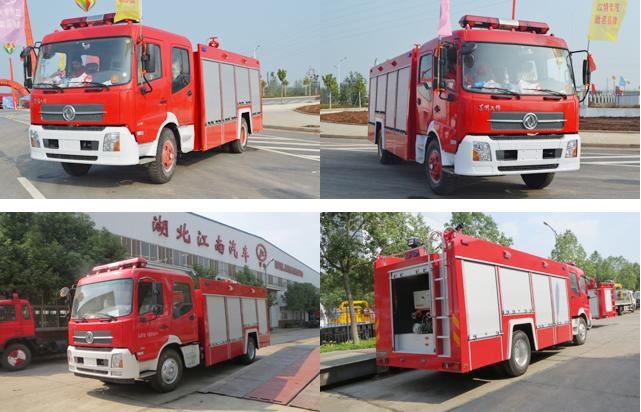

东风天锦水罐消防车是我厂采用东风原装二类底盘DFL1160BX5基础上改装而成，整车结构紧凑；专用部分由液罐、泵室、器材箱、动力输出及传动系统、管路系统、电气系统等组成，广泛适用于城镇公安消防队、石油化工、厂矿企业、森林、港口、码头等部门，可迅速接近火场展开灭火战斗，扑救各种火灾，是理想的消防装备。

整车型号

东风天锦水罐消防车

底盘型号

DFL1160BX5

质量参数

(kg)

最大总质量(kg)

15550

外形尺寸(mm)

8250×2480×3310

额定装载质量(kg)

7000

罐体容积(m3)

水7000L

整车整备质量(kg)

8100

轴   距 (mm)

4700

发动机

参  数

型号

ISB180 40

排   放

柴油国四

功率/排量（kw/ml）

132/4500

 生产厂家

东风康明斯发动机有限公司

性能参数

最高车速(km/h)

85

轮距(mm)

前  桥

1880

驾驶室

平头双排

后  桥

1800

钢板弹簧

7/9+6

悬长(mm)

前  悬

1430

轮胎数

6

后  悬

2140

轮胎规格

9.00-20

行驶角(°)

接近角

20

轴数

2

离去角

13

专用功能

水罐容量（L）

装水7000L

消防炮

型号：PS40消防水炮,流量40L/S/1MPa水射程：≥55m

消防泵

1,常压消防泵型号：CB10/40车用消防泵，流量:40L/s，压力：1.0MPa

2,引水时间≤35s（7m吸深）水环引水 夹心式全功率取力器

性能描述

驾驶室为全钢框架焊接结构，乘员室前部与驾驶室连通，双排四开门；罐体形式为内藏式，材料采用优质碳钢（Q235A），板材厚度4 mm，碳钢罐经高科技防腐处理，经久耐用；器材厢门采用铝合金帘子门，滚筒、滑槽导向，启闭轻便、噪音小；器材厢两侧及后部翻板式踏板，采用气弹簧、门止限位装置双重固定，安全性能可靠；除原车设备外，驾驶室内加装有取力器控制指示灯、100W警报器、LED警灯、标志灯、示廓灯开关及后部照明灯等；随车器材见附表。
